Wymiennik ciepła z płyty miedzianej jest wymiennikiem ciepła z płyty chłodniczej, który został zaprojektowany w celu zapewnienia efektywnej wymiany ciepła między dwoma płynami.Jest to wymiennik ciepła z wody na wodę z ciśnieniem projektowym 4.5MPa, które mogą być łączone na różne sposoby, takie jak SAE, płaszcz, nitka męska, nitka żeńska i lutowanie.Ten wymiennik ciepła chłodniejszy na talerze jest zdolny do wytrzymania temperatury w zakresie od -196°C do 225°C, co czyni go doskonałym rozwiązaniem dla wielu zastosowań przemysłowych.co czyni go idealnym wyborem dla szerokiego zakresu gałęzi przemysłu.
Charakterystyka:
- Nazwa produktu: wymiennik ciepła z płyty miedzianej
- Rodzaj połączenia: SAE Flanged, Flanged, Male Thread, Female Thread, Soldering
- Ciśnienie konstrukcyjne: maksymalnie 4,5 MPa
- Maksymalne ciśnienie: 4,5 MPa
- Temperatura projektowa: -196°C→ 225°C
- Maksymalna temperatura: 225°C
- Specjalna cecha: Parnik płyty lutowanej, wymiennik ciepła płyty z miedzi, wymiennik ciepła płyty chłodniejsza
Parametry techniczne:
| Parametry |
Wartość |
| Materiał |
Miedź |
| Maksymalna temperatura |
225°C |
| Wskaźnik przepływu |
8→300 m3/h |
| Rodzaj połączenia |
SAE Flanged, Flanged, Male Thread, Female Thread, Soldering |
| Gwarancja |
Jeden rok |
| Rodzaj |
Wymiennik ciepła płytkowy |
| Temperatura projektowa |
-196°C→ 225°C |
| Kod HS |
8419500090 |
| Wielkość |
Dostosowywalne |
| Naciski projektowe |
Maksymalnie 4,5 MPa |
| TYPU |
B (((mm |
C(mm |
D ((mm) |
E ((mm) |
Gęstość
(mm)
|
Waga ((Kg) |
Maksymalny przepływ (m3/h) |
Ciśnienie projektowe (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
Trzy czwarte.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
Trzy czwarte.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
Trzy czwarte.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
Trzy czwarte.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
Trzy czwarte.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
Trzy czwarte.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
Trzy czwarte.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
Trzy czwarte.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
Trzy czwarte.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
Trzy czwarte.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Trzy czwarte.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Trzy czwarte.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
Trzy czwarte.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
70,8+0,44N |
42 |
Trzy czwarte.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
70,8+0,44N |
42 |
Trzy czwarte.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Trzy czwarte.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Trzy czwarte.5 |

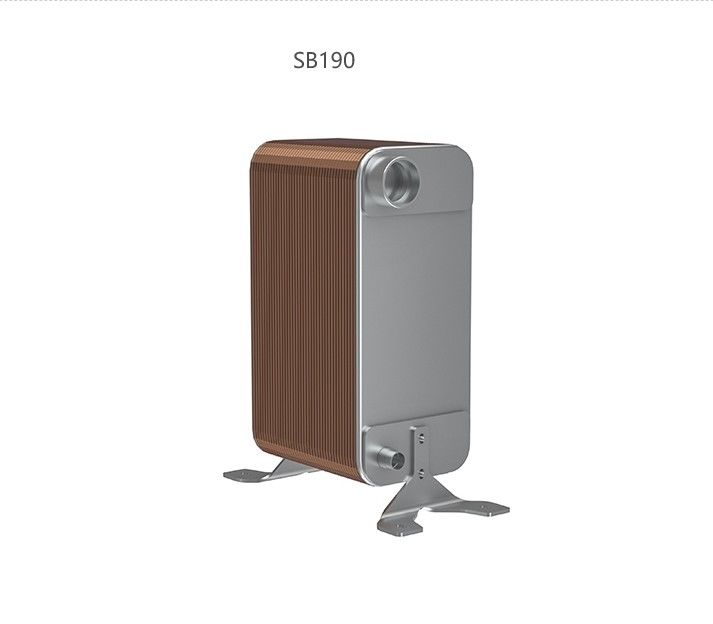

| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
260,6+0,93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
Trzy czwarte.5 |
Zastosowanie:
W sprawieWymiennik ciepła z płyty miedzianejjest produkowany przez Tenkai z certyfikatem ISO. Jest wykonany z miedzi z dostosowywalnymi rozmiarami. Minimalna ilość zamówienia wynosi 1 drewniany pakiet, a cena jest konkurencyjna.Szczegóły opakowania są drewniane, a czas dostawy wynosi pięć dni roboczych.. Wspiera warunki płatności T/T, L/C, D/P i zdolność dostaw wynosi 4500 sztuk/miesiąc. Gwarancja wynosi jeden rok i typ połączenia to SAE Flanged, Flanged, Male Thread, Female Thread, Soldering.Maksymalna temperatura, jaką może wytrzymać to 225°C..
Wymiennik ciepła miedzianego jest szeroko stosowany w wymienniku ciepła z pompy ciepła.Jest również bardzo trwały i niezawodny, co czyni go doskonałym wyborem do zastosowań przemysłowych.
Dla tych, którzy szukają wydajnego wymiennika ciepła, miedziany wymiennik ciepła jest idealnym wyborem.co czyni go doskonałym wyborem zarówno do zastosowań komercyjnych, jak i mieszkaniowychDzięki doskonałej wydajności i trwałości zapewnia wieloletnią niezawodną obsługę.
Dostosowanie:
NaszeWymiennik ciepła z płyty miedzianejjest idealnym wyborem dla pompy ciepła lub chłodnicyWymiennik ciepła z płyt koparowychOznacza również konkurencyjną cenę i najwyższą jakość.
Nazwa marki:Tenkai
Miejsce pochodzenia:Chiny
Certyfikacja:ISO
Minimalna ilość zamówienia:1 drewniana opakowanie
Cena:Konkurencyjność
Szczegóły dotyczące opakowania:Pakiet drewniany
Czas dostawy:W ciągu pięciu dni roboczych
Warunki płatności:T/T, L/C, D/P
Zdolność dostawcza:8000 sztuk/miesiąc
Maksymalna temperatura:225°C
Ciśnienie projektowe:Maksymalnie 4,5 MPa
Przepływ:8→300 m3/h
Maksymalne ciśnienie:4.5Mpa
Materiał:Miedź
Wsparcie i usługi:
Wsparcie techniczne i obsługa wymiennika ciepła z płyt miedzianych
Zapewniamy szereg opcji wsparcia technicznego i serwisowania, aby zapewnić optymalną wydajność wymiennika ciepła miedzianego.Nasi doświadczeni technicy mogą pomóc w rozwiązywaniu problemów..
Oferujemy również usługi konserwacji zapobiegawczej wymienników ciepła miedzianych, które mogą pomóc w zidentyfikowaniu potencjalnych problemów, zanim staną się kosztowne.Nasi technicy są przeszkoleni w sprawdzaniu wymienników ciepła pod kątem śladów zużycia i uszkodzenia.
Dostarczamy części zamienne i komponenty do miedzianych wymienników ciepła, w tym uszczelki, uszczelki i inne komponenty.Dostarczamy również części zamienne do wymienników ciepła z płyt miedzianych, które zostały uszkodzone lub zużyte.
Zobowiązujemy się do zapewnienia najwyższej jakości wsparcia technicznego i obsługi dla wymienników ciepła z miedzianego blatu.
Opakowanie i wysyłka:
Opakowanie i wysyłka wymiennika ciepła z płyt miedzianych
Miedziane płyty wymienników ciepła zostaną wysłane na drewnianych paletach i zabezpieczone mocnymi sznurkami i skręconym opakowaniem.Palety zostaną umieszczone w ciężkich pudełkach kartonowych w celu dalszej ochrony podczas tranzytuPełna lista opakowań będzie dołączona do każdej przesyłki.
